（续上）

四 较硬岩、坚硬岩指>30MPa时ζ_r的计算

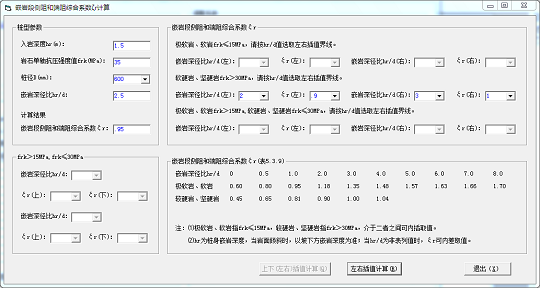

较硬岩、坚硬岩指>30MPa时ζ_r的计算，如（图4-1）所示：

在“桩型参数”栏输入数据

       入岩深度hr:1.5；

       岩石单轴抗压强度值f_rk（MPa）：35（f_rk＞30MPa）；

       桩径D（mm）：600；

       嵌岩深径比hr/d：2.5（自动计算，无须手工录入）。

   （图4-1）

根据嵌岩深径比hr/d=2.5，确定hr/d的范围：2≤hr/d≤3，即可锁定表5.3.9上的数值范围。

在“嵌岩段侧阻和端阻综合系数ζ_r”栏内，在“软硬岩、坚硬岩f_rk＞30MPa，请按hr/d值选取左右插值界线。”的下拉选择项中选择相关的数值范围：

嵌岩深径比hr/d(左)：2；

ζ_r(左)：0.9（自动录入，无须手工录入）；

嵌岩深径比hr/d(右)：3；

ζ_r(右)：1.0（自动录入，无须手工录入）。

点击“左右插值计算”按钮，ζ_r=0.95。

ζ_r = ((ζ_r 2 -ζ_r 1) ×(hrd - hrdb1) / (hrdb2 - hrdb1)) +ζ_r 1

ζ_r =0.95

五 15MPa＜frk≤30MPa时ζ_r的计算

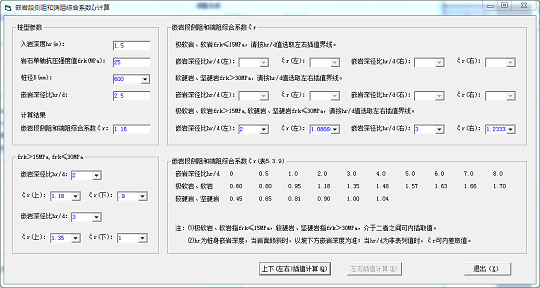

15MPa＜frk≤30MPa时ζ_r的计算,如（图5-1）所示：

计算方法比上面所述的案例复杂好多，需要分两步计算：

第一步：计算15MPa＜frk≤30MPa之间的ζ_r内插值；

第二部：计算15MPa＜frk≤30MPa之间的嵌岩深径比hr/d之间的ζ_r内插值。

在“桩型参数”栏输入数据。

        入岩深度hr:1.5；

        岩石单轴抗压强度值f_rk（MPa）：25（15MPa＜frk≤30MPa）；

        桩径D（mm）：600；

        嵌岩深径比hr/d：2.5（自动计算，无须手工录入）。

   （图5-1）

根据岩石单轴抗压强度值f_rk（MPa）=25，确定在（15MPa＜frk≤30MPa）范围；根据嵌岩深径比hr/d=2.5，确定hr/d的范围：2≤hr/d≤3，即可锁定表5.3.9上的数值范围。

在“f_rk＞15MPa，f_rk≤30MPa”栏内输入：

嵌岩深径比hr/d：2；

ζ_r(上)：1.18（自动录入，无须手工录入）；

ζ_r(下)：0.90（自动录入，无须手工录入）；

嵌岩深径比hr/d：3；

ζ_r(上)：1.35（自动录入，无须手工录入）；

ζ_r(下)：1.00（自动录入，无须手工录入）。

在“嵌岩段侧阻和端阻综合系数ζ_r”栏内，在“极软岩、软岩f_rk＞15MPa,软硬岩、坚硬岩f_rk≤30MPa，请按hr/d值选取左右插值界线。”的下拉选择项中选择相关的数值范围：

嵌岩深径比hr/d(左)：2（自动录入，无须手工录入）；

    ζ_r(左)：1.087（自动录入，无须手工录入）；

嵌岩深径比hr/d(右)：3（自动录入，无须手工录入）；

ζ_r(右)：1.233（自动录入，无须手工录入）；

点击“上下(左右)插值计算”按钮，ζ_r=1.16。

计算左侧上下插值

ζ_r左 =((ζ_r 1 -ζr 2) × (f_rk - 15) / (30 - 15)) +ζ_r 2

ζ_r左=1.087

计算右侧上下插值

ζ_r右 =((ζ_r 1 -ζ_r 2) × (f_rk- 15) / (30 - 15)) +ζ_r 2

ζ_r右 =1.233

计算左右插值

ζ_r =((ζ_r 2 -ζ_r 1) * (hrd - hrdc1) / (hrdc2 -hrdc1)) +ζ_r 1

ζ_r=1.16

（未完待续）
