 三 极软岩、软岩指≤15MPa时ζ_r的计算

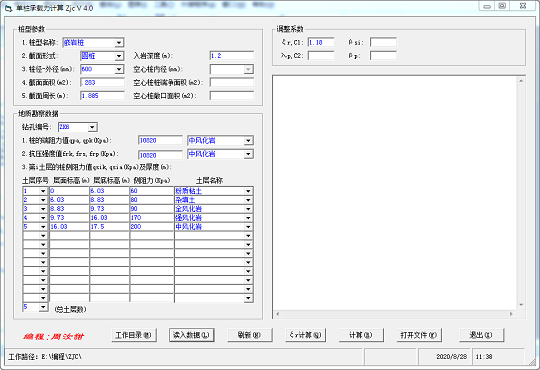

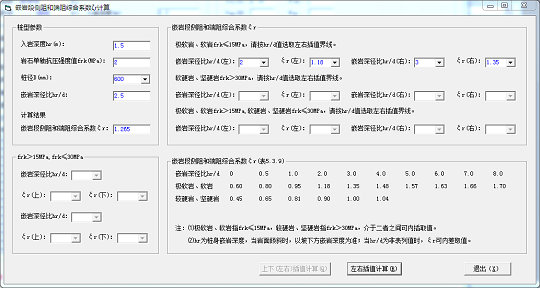

   启动自主研发的“单桩承载力计算Zjc V4.0”程序，如（图3-1）所示。当要计算嵌岩桩单桩竖向极限承载力标准值时，需要先确定嵌岩段侧阻和端阻综合系数ζ_r，点击主界面下方的“ζ_r计算”按钮，即可打开“嵌岩段侧阻和端阻综合系数ζ_r计算”程序界面。如（图3-2）所示：

         （图3-1）

   极软岩、软岩指≤15MPa时ζ_r的计算

          在“桩型参数”栏输入数据

          入岩深度hr:1.5；

          岩石单轴抗压强度值f_rk（MPa）：2（f_rk≤15MPa）；

          桩径D（mm）：600；

          嵌岩深径比hr/d：2.5（自动计算，无须手工录入）。

         （图3-2）

   根据嵌岩深径比hr/d=2.5，确定hr/d的范围：2≤hr/d≤3，即可锁定表5.3.9上的数值范围。

在“嵌岩段侧阻和端阻综合系数ζ_r”栏内，在“极软岩、软岩f_rk≤15MPa，请按hr/d值选取左右插值界线。”的下拉选择项中选择相关的数值范围：

嵌岩深径比hr/d(左)：2；

ζ_r(左)：1.18（自动录入，无须手工录入）；

嵌岩深径比hr/d(右)：3；

ζ_r(右)：1.35（自动录入，无须手工录入）。

点击“左右插值计算”按钮，ζ_r=1.265。

ζ_r = ((ζ_r 2 -ζ_r 1) ×(hrd - hrda1) / (hrda2 - hrda1)) +ζ_r 1

ζ_r =1.265

四 较硬岩、坚硬岩指>30MPa时ζ_r的计算

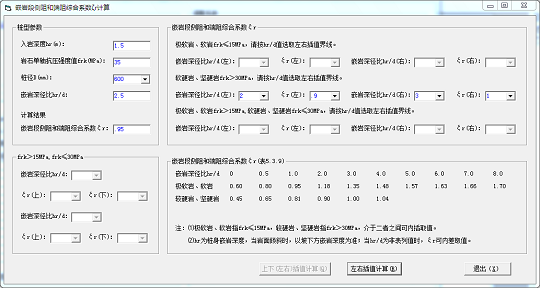

较硬岩、坚硬岩指>30MPa时ζ_r的计算，如（图4-1）所示：

在“桩型参数”栏输入数据

       入岩深度hr:1.5；

       岩石单轴抗压强度值f_rk（MPa）：35（f_rk＞30MPa）；

       桩径D（mm）：600；

       嵌岩深径比hr/d：2.5（自动计算，无须手工录入）。

   （图4-1）

  根据嵌岩深径比hr/d=2.5，确定hr/d的范围：2≤hr/d≤3，即可锁定表5.3.9上的数值范围。

在“嵌岩段侧阻和端阻综合系数ζ_r”栏内，在“极软岩、软岩f_rk≤15MPa，请按hr/d值选取左右插值界线。”的下拉选择项中选择相关的数值范围：

嵌岩深径比hr/d(左)：2；

ζ_r(左)：1.18（自动录入，无须手工录入）；

嵌岩深径比hr/d(右)：3；

ζ_r(右)：1.35（自动录入，无须手工录入）。

点击“左右插值计算”按钮，ζ_r=1.265。

ζ_r = ((ζ_r 2 -ζ_r 1) ×(hrd - hrda1) / (hrda2 - hrda1)) +ζ_r 1

ζ_r =1.265
