嵌岩桩嵌岩段侧阻和端阻综合系数ζr的计算（一）

作者：admin　|　发布时间：2020-08-29


   一 嵌岩段侧阻和端阻综合系数ζr计算初探

   在《建筑桩基技术规范》JGJ 94-2008计算嵌岩桩的单桩竖向极限承载力标准值的公式中，有个嵌岩段侧阻和端阻综合系数ζr。

     Quk=Qsk+Qrk                     (5.3.9-1)
   Qsk=u∑qsikli            (5.3.9-2)
   Qrk=ζrfrkAp             (5.3.9-3)
式中:
Qsk、Qrk——分别为土的总极限侧阻力、嵌岩段总极限阻力；
   qsik——桩周第层土的极限侧阻力，无当地经验时，可根据成桩工艺按本规范表5.3.5-1取值；
    frk——岩石饱和单轴抗压强度标准值，黏土岩取天然湿度单轴抗压强度标准值；

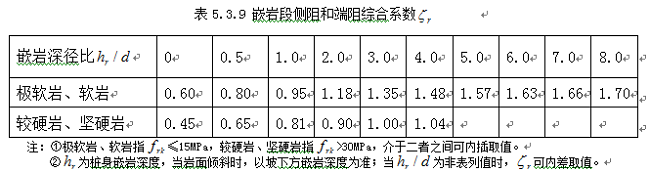

    ζr——嵌岩段侧阻和端阻综合系数，与嵌岩深径比、岩石软硬程度和成桩工艺有关，可按表5.3.9采用；表中数值适用于泥浆护壁成桩，对于干作业成桩（清底干净）和泥浆护壁成桩后注浆，应取表列数值的1.2倍。




   将《建筑桩基技术规范》JGJ 94-94旧规范中嵌岩段的极限承载力，包括嵌岩段总极限侧阻力，嵌岩段总极限端阻力合二为一，改为嵌岩段总极限阻力标准值Qrk，用嵌岩段侧阻和端阻综合系数ζr取代旧规范嵌岩段侧阻和端阻修正系数ζs,ζp。具体推导过程如下：

嵌岩段总极限阻力由总极限侧阻力和总极限端阻力组成：

Qrk=Qrs+Qrp=ζsfrkπdhr+ζpfrk(π/4)d2

  =[ζs(4hr/d)+ ζp]frk(π/4)d2=ζrfrkAp

ζr=ζs(4hr/d)+ ζp

根据ζs，ζr计算出表5.3.9中的ζr。

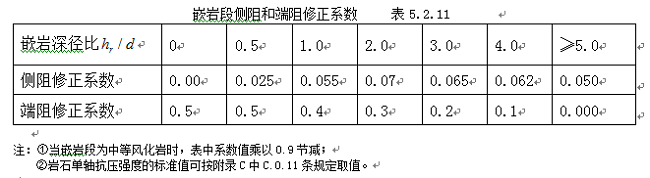

我们先来看看《建筑桩基技术规范》JGJ 94-94中ζs、ζp是如何确定？根据5.2.11，ζs、ζp嵌岩段侧阻力和端阻力修正系数，与嵌岩深径比hr/d有关，按表5.2.11采用。




   通过上述分析可见，ζr无论是按《建筑桩基技术规范》JGJ 94-2008中的表5.3.9取值，还是用ζr=ζs(4hr/d)+ζp公式直接计算，ζs、ζp按《建筑桩基技术规范》JGJ 94-94中表5.2.11取值，都需要用到插值法计算。说以，我们这次直接利用《建筑桩基技术规范》JGJ 94-2008提供的表5.3.9，用插值法计算ζr。

（未完待续）
